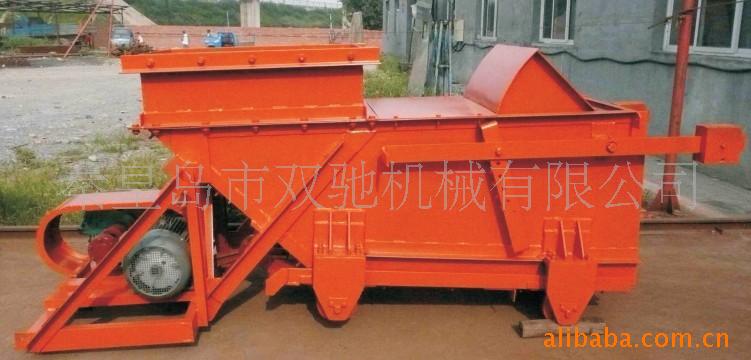

点击图片查看原图K系列往复式给煤机，使用有发电厂煤矿地面生产系统和洗煤厂中。以型号K-0为例，生产量20-100T，电机功率Y160M1-8，减速机JZQ350，重量;1000Kg
产品概述：K型往复式给料机用于煤或其它磨琢性小，粘性小的松散粒状物料的给料，将储料仓或料坑里的物料连续均匀地卸落到运输设备或其它筛选设备中。该机适用于矿井和选煤厂，将煤碳经煤仓均匀地装载到输送机或其它筛选、贮存装置上。
工作原理：K型给料机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上本机可根据需要设有带漏斗、不带漏斗两种形式。本机可根据需要设有带漏斗、不带漏斗两种形式。给煤机设有两种结构形式：1、带调节闸门2、不带调节阀门，其给料能力由调节闸门来达到。
主要特点：1、结构简单，运行可靠，调节安装方便。 2、装有限矩型液力偶合器，能满载启动，过载保护。 3、重量轻、体积小、工作可靠、寿命长、维护保养方便。 4、最大给料量可达1200吨/小时（煤）,是目前国内最大的往复式给料机。 5、采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高。 6、侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。 7、驱动装置对称布置，并采用双推杆，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象。 8、底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。 9、衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用，降低维修费用。
主要技术参数
型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
给料能力 | 底板行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
曲柄转速(r/min) | 57 | 57 | 62 | 62 | 62 | |||||||
电动机 | 型 号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-8 | YB200L1-8 | ||||||
Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M-6 | Y200L1-6 | ||||||||
功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
减速机 | 型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
允许最大粒度(mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
设备重量 (Kg) | 带料斗 | 1465 | 1626 | 1925 | 2505 | 3558 | ||||||
不带料斗 | 1330 | 1480 | 1744 | 2255 | 3256 | |||||||

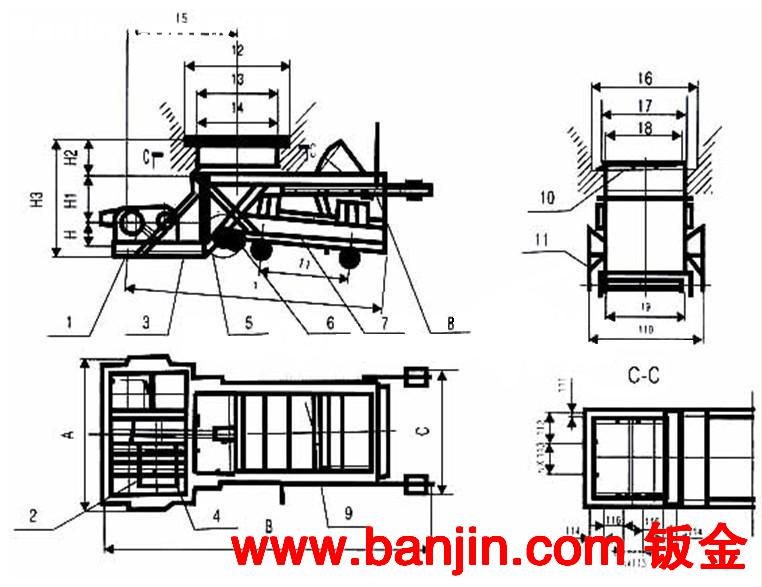

外形安装尺寸
型号 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | K16 | N×MD |
K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
